DMG 2 T KNX
描述
- 2通道通用调光控制器 MIX2
- 基本模块 MIX2
- 最多可升级到6个通道
- 用于调光可调光LED，白炽灯，低压，高压卤素灯，节能灯
- 也适合用于可调节能灯的调光
- 还适用于控制风扇
- 一个基本模块最多可以连接两个MIX或MIX2扩展模块
- 带有可插拨芯片
- 芯片的作用在不用重新编程的情况下更换设备
- 开关控制器可以手动操作
- LED显示每个通道的开关状态
- 设备上可以手动操作（即使没有总线连接）
- 调光输出：每通道400 W / VA或800 W / VA并联运行
- 调光输出可以通过使用额外的dimmboosters“DMB 1 T KNX”升级，每dimmbooster可增加300 W / VA调光输出。最多可使用4个，最大输出2000 W / VA
- 带电流检测（可停用）
- 用于 R, L 和 C 型负载
技术数据
| KNX | 总线电压, ≤4 mA |
| 工作电压 | 230 V AC |
| 频率 | 50 Hz |
| 待机功耗 | ~0,9 W |
| 最大功率 | 4,5 W |
| 宽度 | 4 modules |
| 安装类型 | DIN 导轨 |
| 连接类型 | 端子固定螺钉 | 总线连接 ︰ KNX 总线端子 |
| 最大电缆截面 | 实心线: 0.5 mm² (Ø 0.8) to 4 mm² | 绞线具有套筒端: 0.5 mm² to 2.5 mm² |
| 通道数 | 2 |
| 灯类型 | 白炽灯，低电压和高电压卤素灯和可调光节能灯和LED |
| 每通道开关容量 | 400 W |
| 并行操作开关容量 | 800 W |
| LED 灯 | Trailing edge (RC-mode): 400 W |
| 节能灯 | Trailing edge (RC-mode): 400 W |
| 最小开关容量 | 5 W |
| 最大电缆长度 | 100 m |
| 工作环境温度 | -5 °C … +45 °C |
| 防护等级 | IP 20 |
| 防护类型 | II according to EN 60 669 |

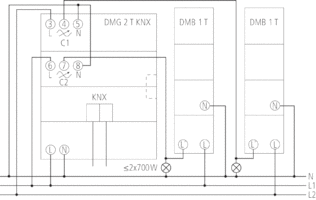

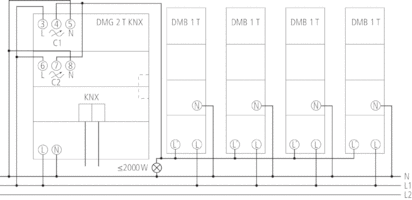

接线图
 \n\n��Ҫ�ӷ������ϴ�����'))window.location='http://www.theben.de/var/theben/storage/ilcatalogue/files/images/image.connection-diagram.lightbox_IM0001386.EPS.gif')
|
 \n\n��Ҫ�ӷ������ϴ�����'))window.location='http://www.theben.de/var/theben/storage/ilcatalogue/files/images/image.connection-diagram.lightbox_IM0001373.EPS.gif')
|
 \n\n��Ҫ�ӷ������ϴ�����'))window.location='http://www.theben.de/var/theben/storage/ilcatalogue/files/images/image.connection-diagram.lightbox_IM0001372.EPS.gif')
|
 \n\n��Ҫ�ӷ������ϴ�����'))window.location='http://www.theben.de/var/theben/storage/ilcatalogue/files/images/image.connection-diagram.lightbox_IM0001371.EPS.gif')
|
尺寸图
 \n\n��Ҫ�ӷ������ϴ�����'))window.location='http://www.theben.de/var/theben/storage/ilcatalogue/files/images/image.dimension-diagram.lightbox_IM0001684.EPS.gif')
|
