HME 6 T KNX

描述

  • 6通道供暖控制器 MIX2
  • 6通道供暖控制器(P/PI)用来控制加热或制冷
  • 扩展模块 MIX2
  • 最多可升级到18个通道
  • 12通道温度控制器 24 V - 240 V AC 4组每组3个输出每个输出450
  • (我们建议超过最大负载 3 x 1 控制器24V AC 3 x 5 控制器 230V AC)
  • 带有短路和过载保护
  • 连续或切换驱动可选
  • 阀门保护功能可关闭
  • 模式:舒适,待机,夜间和霜冻/过热保护
  • 可切换至夏季模式
  • 一个基础模块最多可连接两个扩展模块 MIX 或 MIX2
  • 设备和KNX总线芯片可以独立地彼此交换
  • 可插拨的KNX总线芯片可以做到不用重新编程即可完成设备的更换
  • 即使不安装总线芯片也可手动控制
  • LED 灯显示每通道的状态
  • 设备上可以手动操作(即使没有总线连接)

技术参数

宽度 4 modules
安装类型 DIN rail
通道数 6
连接类型 Screw terminals
最大电缆截面 Solid wire: 0.5 mm² (Ø 0.8) to 4 mm² | Stranded wire with end sleeve: 0.5 mm² to 2.5 mm²
开关量输出 Not potential-free
输出 Triac, 0,45 A
电压输出 24 V AC - 240 V AC
输出频率 50 – 60 Hz
适用于 SELV Yes if all channels switch at SELV
Switching of various phases Possible
工作环境温度 -5 °C … +45 °C
防护等级 IP 20
防护类型 II according to EN 60 669

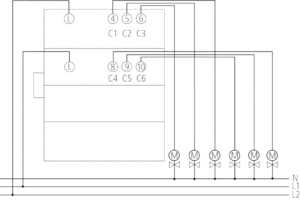

接线图

HME 6 T KNX

尺寸图

HME 6 T KNX

配件

商品编号 数据表 文件筐
Actuator ALPHA 5 230 V - Actuator for radiators, heating circuit distributors or individual heating circuits

Actuator ALPHA 5 230 V

9070441
更多
Actuator ALPHA 5 24 V - Actuator for radiators, heating circuit distributors or individual heating circuits

Actuator ALPHA 5 24 V

9070442
更多

下载

格式 下载
CAD 符号 (DXF/DWG) ZIP
操作说明 PDF
手册 PDF
KNX 数据库 ZIP

视频



KNX MIX2 控制器的优势

HME 6 T KNX - 6-way heating actuator MIX2

HME 6 T KNX

商品编号 4930245
