BM 12 T KNX
描述
- 12 通道二进制输入 FIX2
- 12 浮动普遍和宽范围电压输入 （10-240 V ac/DC 或内部生成辅助的电压大约 12 V DC）
- 4 个附加通道，可通过设备上的按钮操作
- LED 灯显示每通道的开关状态
- 设备上可以手动操作（即使没有总线连接）
- 每个通道都可以手动操作的模拟输入状态
- 所有输入的电压可以不同，并在不同的电位下操作
- 连接电缆长度可达
- 功能自由分配：开关/按钮，调光，百叶窗/卷帘，计数器，重复电报，序列
技术参数
| KNX工作电压 | 总线电压, ≤4 mA |
| 工作电压 | 110 – 240 V AC |
| 频率 | 50 – 60 Hz |
| 待机功耗 | ~0,3 W |
| 宽度 | 8 modules |
| 安装类型 | DIN rail |
| 连接类型 | KNX 总线连接 |
| 最大电缆截面 | Solid wire: 0.5 mm² (Ø 0.8) to 4 mm² | Stranded wire with end sleeve: 0.5 mm² to 2.5 mm² |
| 电压输出 | 10 V DC – 240 V AC 2 mA |
| 最大电缆长度 | 100 m |
| 辅助电压 | 12 V DC/18 mA, SELV |
| 适用于 SELV | Yes, if all inputs are connected with SELV |
| 工作环境温度 | -5 °C … +45 °C |
| 防护类型 | IP 20 |
| 防护等级 | II according to EN 60 730-1 |

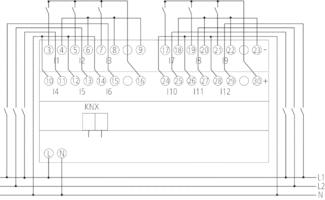

接线图
 \n\n��Ҫ�ӷ������ϴ�����'))window.location='http://www.theben.de/var/theben/storage/ilcatalogue/files/images/image.connection-diagram.lightbox_IM0001882.EPS.gif')
|

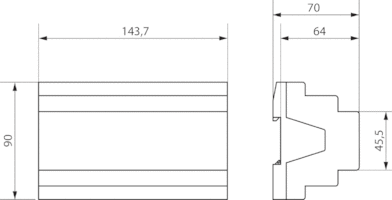

尺寸图
 \n\n��Ҫ�ӷ������ϴ�����'))window.location='http://www.theben.de/var/theben/storage/ilcatalogue/files/images/image.dimension-diagram.lightbox_IM0001829.EPS.gif')
|
