Verwaltungsgebäude: Designpreis-gekrönter Präsenzmelder PlanoCentro KNX
Deckenbündig eingebaut fügt sich der „iF Award“ ausgezeichnete PlanoCentro KNX perfekt in die moderne Architektur des Forum Holzbau ein. Die Konstantlichtregelung optimiert die Bilanz des klimafreundlichen Niedrigenergiehauses.
Natu?rliches und ku?nstliches Licht
Das Forum Holzbau ist nicht nur ein Multifunktionsgebäude mit Seminar- und Bu?roräumen. Unter seinem Dach sind der Verband des Zimmerer und Holzbaugewerbes Baden-Wu?rttemberg e.V. und acht andere Organisationen der Branche zuhause. Die moderne Architektur, die mutige Holzkonstruktion und das klimafreundliche Energiekonzept des 2011 erbauten Gebäudes dokumentieren das enorme Potential des Baustoffes Holz. Holz kann man hier förmlich riechen und fu?hlen, denn die Oberflächen der Inneneinrichtungen sind unbehandelt. Der optische Eindruck lebt vom Licht: Vom natu?rlichen, das am Tag u?ber Oberfenster reichlich in das Atrium strömt, und vom ku?nstlichen, das bei Dämmerung und Dunkelheit das Holzambiente zur Geltung bringt. Dann sind die Präsenzmelder PlanoCentro gefragt. Unauffällig in die Holzdecke eingebaut, schalten sie beim Betreten der zentralen Halle automatisch von einer dezenten Grundhelligkeit auf Komfortlicht und beim Verlassen auch wieder zuru?ck.
|

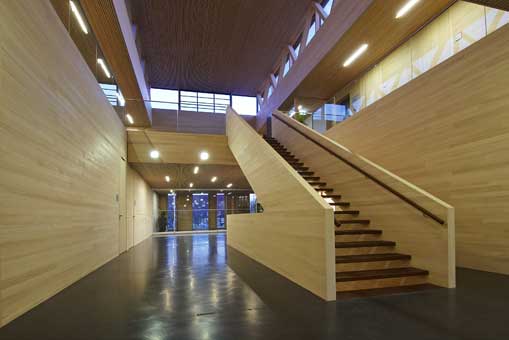

| Tages- und Kunstlicht bringen das Holzambiente besonders zur Geltung. |
Zur Decke passende Abdeckrahmen
Das Projekt war schon im Bau, als das Ingenieurbu?ro Kienle auf die KNX Neuheit PlanoCentro im superflachen Design aufmerksam wurde und diese nachträglich als Alternative zu den schon eingeplanten Aufbaumeldern empfahl. Die farbliche Anpassung an die Holzdecke aus Weißtanne gelang mit der silberfarbenen Version (ESR-A) und bei Putzdecken mit weißen Abdeckrahmen (EWH-A). Auch die nachträgliche Planung war einfach: Durch den quadratischen und großen Erfassungsbereich der Melder war man flexibel fu?r eine möglichst symmetrische Platzierung in der Deckengeometrie ohne an der Detektionsqualität Abstriche zu machen.
Flexibel im Seminarbetrieb
Halten sich Personen im Atrium auf, senden die Melder bei einem Tageslichtwert unter 150 Lux den Einschaltbefehl auf den Bus. Geht eine Person nur kurzeitig durch, wie das im Flur und im Treppenhaus die Regel ist, verhindert die Funktion Kurzzeit-Präsenz eine unnötig lange Nachlaufzeit. In den Seminarräumen sind die Präsenzmelder zusätzlich fu?r Konstantlichtregelung parametriert. Ku?nstliches Licht ergänzt dann das einfallende Tageslicht nur um die nötige Differenz zum geforderten Helligkeitssollwert, was den Stromverbrauch weiter reduziert. Da die Räume teilbar sind, bewirkt ein KNX-Kontakt bei geschlossener Trennwand, dass die beiden PlanoCentro KNX von Master-Slave-Betrieb auf Einzelbetrieb umstellen. Bei Vorträgen mit Präsentation mu?ssen die Präsenzmelder allerdings u?bersteuert werden, damit sie bei Verdunklung nicht das Licht einschalten. Dies geschieht mittels Szenentaster, wobei gleichzeitig auch Jalousien schließen, die Leinwand runterfährt und der Beamer eingeschaltet wird. In den Toiletten im Untergeschoss steuern ebenfalls PlanoCentro KNX die Beleuchtung. Insgesamt sorgen im Forum Holzbau 23 Präsenzmelder fu?r eine komfortable und energiesparende Beleuchtung. Übrigens: Das Design des PlanoCentro wurde schon 2010 mit dem Produktdesign Award „if design award“ ausgezeichnet.
Referenz (pdf)
„Designpreis-gekrönter Präsenzmelder PlanoCentro KNX.“
Bildquelle: Theben AG
