Schule: Lichtsteuerung mit Präsenzmelder PlanoCentro KNX
Den flächenbündigen Präsenzmelder werden Schüler und Lehrer wahrscheinlich übersehen – die Vorteile werden sie spüren: sein quadratischer Erfassungsbereich sorgt für eine lückenlose Abdeckung im Raum und eine absolut zuverlässige Lichtsteuerung in den Klassenzimmern.
PlanoCentro KNX – Die unsichtbare Lösung mit großem Erfassungsbereich
Optisch besticht die neue Säntishalle der Architekten Michael Meier und Marius Hug schon auf den ersten Blick durch ihre moderne Architektur. Auf den zweiten Blick entpuppt sich auch die Haustechnik als absolut zeitgemäß: Im Zusammenspiel mit der KNX Gebäudesystemsteuerung sorgt der Designpreis gekrönte Präsenzmelder PlanoCentro KNX fu?r eine präsenzabhängige und engerieeffiziente Beleuchtungssteuerung. Nach einer Bauzeit von nur knapp 15 Monaten wurde das Schulzentrum Säntishalle in Arbon offiziell den Benutzern u?bergeben. Über der hellen, einladenden und grosszu?gigen Turnhalle befinden sich im Säntisbau vier moderne Klassenzimmer mit angrenzenden Gruppenräumen. Der Mehrzweckraum im Kopfbau bietet Platz fu?r grössere Veranstaltungen wie Konzerte, Theaterauffu?hrungen oder Informationsabende der Schulbehörde. Gleich neben dem großzu?gigen Foyer befindet sich die Cafeteria, in der die Schule einen betreuten Mittagstisch anbietet.
Kaum sichtbare Technik
Die moderne Architektur der Säntishalle verlangte auch in der Haustechnik zeitgemässe Lösungen. Fu?r ein möglichst ruhiges Deckenbild sind sämtliche Leuchten in die Decke integriert. Sichtbare Elemente wurden mit spezieller RAL-Farbe lackiert, um möglichst unsichtbar zu wirken. Optisch gesehen gehören Präsenzmelder zu den Bauteilen, die Architekten am liebsten unsichtbar machen möchten. Der extrem flache Präsenzmelder PlanoCentro KNX von ThebenHTS bringt sie diesem Ziel ein ganzes Stu?ck näher: Deckenbu?ndig eingebaut, fu?gt er sich harmonisch in die Architektur ein. Zudem sorgt der u?berdurchschnittlich große Erfassungsbereich dafu?r, dass weniger Melder als sonst u?blich an der Decke angebracht werden mu?ssen. Pro Klassenzimmer waren in der Säntishalle gerade einmal ein Präsenzmelder nötig. Auch die technischen Vorteile des PlanoCentro KNX sprechen fu?r ihn. Der Erfassungsbereich ist quadratisch und entspricht somit der typischen Raumgeometrie. Er beträgt bis zu 100 Quadratmeter. Damit ist das Gerät der erste Präsenzmelder auf dem Markt, der eine extrem flache Bauweise mit einem so großen Erfassungsbereich kombiniert.
|

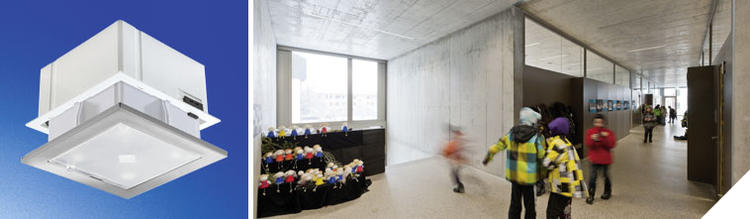

| Mit seiner empfindlichen Erfassungsqualität garantiert der PlanoCentro eine bedarfsgerechte, energieeffi ziente Beleuchtungs- und Klimasteuerung. |
Komfort und Energieeffizienz
Die Anspru?che an eine intelligente und energieeffiziente Gebäudetechnik machen es unerlässlich, dass Räume nur dann beleuchtet, belu?ftet und beheizt werden, wenn sie auch wirklich genutzt werden. Die Nutzung des Raums definiert die Einstellung des PlanoCentro. In den Korridoren sind die Präsenzmelder auf „Vollautomat“ gestellt: Das Licht wird nur dann eingeschaltet, wenn es benötigt wird. In den Klassenzimmern werden die Präsenzmelder als „Halb-Automat“ betrieben, damit Lehrer und Schu?ler die Beleuchtung auch selbst bestimmen können. Brennt das Licht jedoch am Ende einer Schulstunde noch, schaltet es sich nach einer definierten Zeit selbständig wieder aus. Bei kurzer Anwesenheit wird die Nachlaufzeit zudem durch den Melder selbstständig verku?rzt.
Wählbare Funktionalität auf Wunsch
Der PlanoCentro KNX wird vom Systemintegrator mit der ETS4 konfiguriert. Eine große Vielfalt an intelligenten, energiesparenden Applikationen steht ihm zur Verfu?gung. Dank zwei unabhängigen Helligkeits-Schwellwerten können zum Beispiel unterschiedliche Helligkeitsstufen fu?r Wochentage und Wochenenden bestimmt werden. Der Schwellwert kann auch auf dem Touchpanel des Hausmeisters, entsprechend dem momentanen Helligkeitswert vor Ort, eingelernt werden. Ein integrierter Infrarotempfänger ermöglicht die Raumsteuerung mit einer Fernbedienung. Fu?r die komfortable Inbetriebnahme nutzte Daniel Schär, Projektleiter und Systemintegrator von ETAVIS Grossenbacher, die Fernbedienung SendoPro. Mit ihr lassen sich die Parameter effizient und bequem vom Boden aus anpassen oder die installierten ThebenHTS Präsenzmelder auswählen.
Referenz (pdf)
„Lichtsteuerung mit Präsenzmelder PlanoCentro KNX.“
Bildquelle: ThebenHTS
