compact passage KNX
描述
- 存在感应器 (PIR)
- 混合光测量
- 方形走廊检测区域
- 两个光输出控制两个照明组
- 开关或是恒定光控
- 可选择半自动和全自动操作
- 输出可接暖通空调，可调节接通延时和关断延时
- 可选择移动感应
- 集成总线耦合器
- SendoPro 868-A 遥控器 (可选择)
- Clic 用户遥控器 (可选择)
- 存在感应器的开关动作由存在或光控制，或者是恒光控操作模式
- 在开关操作模式下，灯光的开关受控于照度和是否有人存在。在恒光控的模式下，照明会保持一个设定的照度值不变
- 根据使用者的行为自动调整延时
- 半自动\全自动：半自动模式下需要手动打开，它会自动关闭。全自动模式下她受控于是否有人存在和照度
-
手动调节装置:照明可以随时手动调节
- 存在感应器具有混光测量，适用于控制一下类型的灯：LED、ESL、荧光灯（FL / PL）、卤素灯、白炽灯
- 暖通空调控制：开关行为只能由存在控制
- 监视功能在低敏感度的情况下指示人的存在，具有很高的准确性
- 亮度输出可使光信息达到可视化的目的
- 几个感应器可以连接在一起，增加感应区域。主感应器控制照明和空调，其他感应器只是负责提供信息的从感应器
- 几个感应器可以相互连接控制多个照明组，每个感应器都根据自己测量的亮度控制照明组
- 主\从模式可以根据需要设置
- 试运行模式可以检查感应区域和设置
- 最多可有十个感应器同时被切换
技术参数
| KNX工作电压 | 总线电压, ca. 8 mA |
| 推荐安装高度 | 2 – 3 m |
| 设置亮度范围 | 10 – 1500 lx |
| 探测角度 | 360° |
| 连接类型 | KNX 总线连接 |
| 安装类型 | 吸顶安装 |
| 灯的开关延迟 | 30 s-20 min |
| 灯 | 白炽灯/卤素灯，荧光灯，节能灯，LED灯 |
| 光测量 | 混合光测量 |
| 待机时间光 | 0 s – 60 min |
| 存在关闭延迟 | 30 s-120 min |
| 存在接通延时 | 0 s – 30 min |
| 工作环境温度 | +0 °C … +50 °C |
| 颜色 | Pure white (类似于 RAL 9010) |
| 防护等级 | IP 40 |

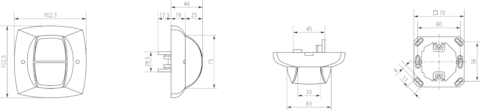

尺寸图
 \n\n��Ҫ�ӷ������ϴ�����'))window.location='http://www.theben.de/var/theben/storage/ilcatalogue/files/images/image.dimension-diagram.lightbox_IM0000634.EPS.gif')
|

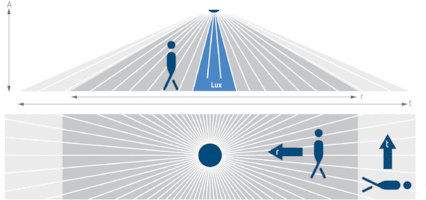

检测范围
| 安装高度 (A) | 平行 (r) | 相切 (t) |
|---|---|---|
| 2 m | 56 m² | 16 m x 3,5 m ± 1,5 m | 56 m² | 16 m x 3,5 m ± 1,5 m |
| 2,5 m | 72 m² | 18 m x 4 m ± 1,5 m | 88 m² | 22 m x 4 m ± 1,5 m |
| 3 m | 90 m² | 20 m x 4,5 m ± 1,5 m | 135 m² | 30 m x 4,5 m ± 1,5 m |
| 3,5 m | 100 m² | 20 m x 5 m ± 1,5 m | 150 m² | 30 m x 5 m ± 1,5 m |
| 4 m | 100 m² | 20 m x 5 m ± 2 m | 150 m² | 30 m x 5 m ± 2 m |
| 4,5 m | 100 m² | 20 m x 5 m ± 2 m | 150 m² | 30 m x 5 m ± 2 m |
| 5 m | 100 m² | 20 m x 5 m ± 2,5 m | 150 m² | 30 m x 5 m ± 2,5 m |
| 6 m | 100 m² | 20 m x 5 m ± 2,5 m | 150 m² | 30 m x 5 m ± 2,5 m |
